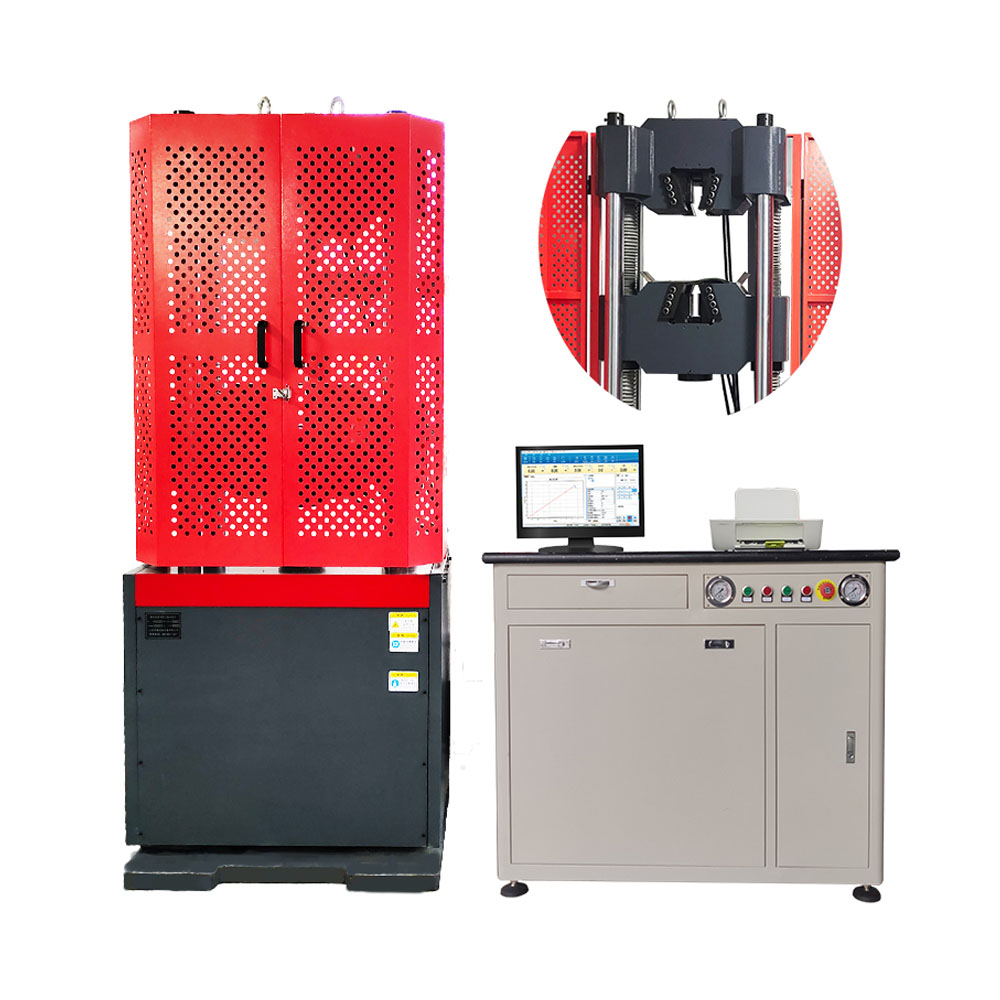

本機是測試各種材料及其制品物理性能、機械性能、工藝性能、結構性能及內外缺陷的重要儀器設備。可實現對金屬或非金屬材料的拉伸、壓縮、彎曲、剪切等類型的試驗，可自動求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標，可完成等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制。

本機測試精準，功能強大，操作方便，穩定可靠。廣泛適用于大學、科研院所、檢測機構、航空航天、軍工、冶金、機械制造、交通建設、建工建材等行業進行精密性的材料研究、材料分析、材料開發和質量控制。可以進行材料或產品的工藝合格性能驗證試驗。

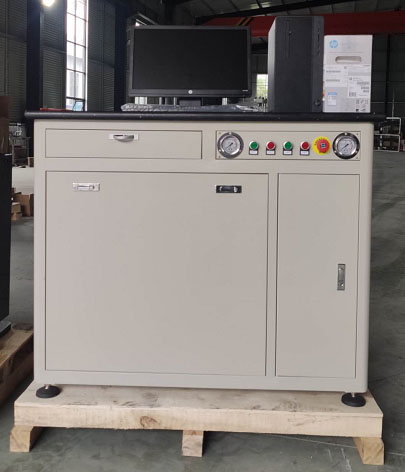

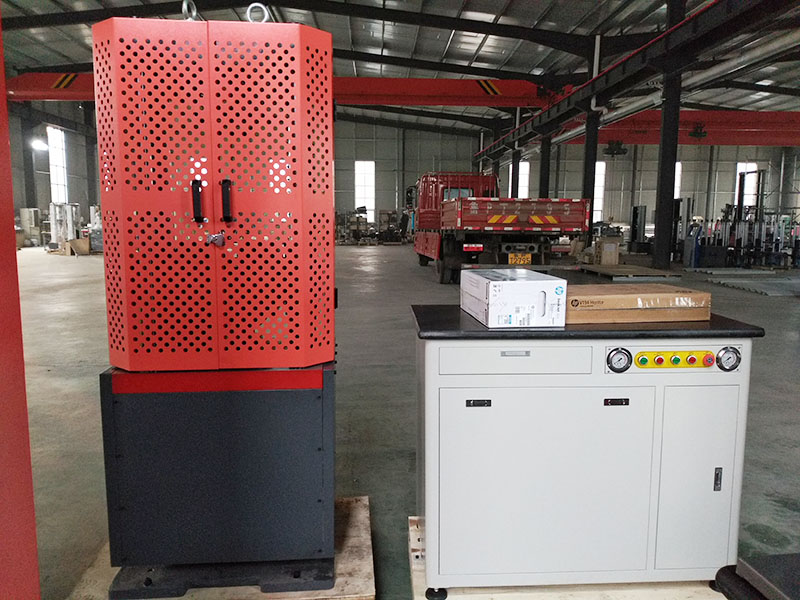

實物實拍圖片

全新一代——2023款試驗機是我公司根據試驗機發展趨勢和市場需求研制的一款全新液壓萬能試驗機，在產品研制和開發方面進行了以下產品升級和產品創新：

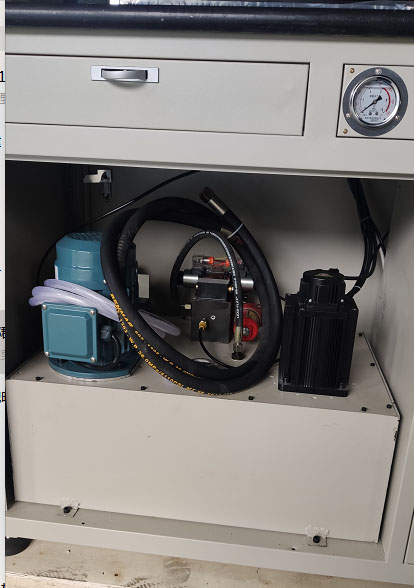

雙動力機構 伺服電機齒輪泵。雙電機雙油泵，齒輪油泵增壓。夾緊器和油缸分體供油穩定可靠。（傳統三相異步電機為夾緊器供油，伺服電機為油缸供油，超靜音，噪音小于70分貝。加載更穩定，更迅速。試樣夾持更可靠，更持久耐用）

全新外置獨立控制器---增加獨立外部手動控制單元為試驗機的測量、控制和操作提供了全新的解決方案，USB數據傳輸全面支持筆記本計算機、平板計算機、臺式計算機；是引領試驗機技術發展的一個重要部分；

穩定性更高，剛性更強，耐用性更好。

多功能手持控制器---可控制移動橫梁及油缸的上升與下降，鉗口的夾緊與松開，同時具有油泵緊急停止功能，使用試樣裝夾更加方便；

設備運行監控系統---具有相序、缺相自檢指示功能，電氣過流、過載等保護功能，使設備運行安全可靠；

主機上下鉗口座采用楔形夾緊方式---試樣夾持更平穩、試樣斷裂對中性更好；

絲杠下部設置彈性減震機構---有效減少因試樣斷裂引起的沖擊，降低噪音；

絲杠外增加柔性防塵罩---避免異物進入，增加了絲杠及傳動機構的耐用度，提高了整機美觀度；

安全防護罩---三面式冷軋鋼板沖孔式安全防護罩，防止試驗過程中異物飛出，在提高防護等級的同時方便操作人員實時觀察，有效保障實驗員人身安全。

伺服泵站采用插裝閥式壓差隨動技術---節能環保、安全可靠，減少系統發熱；同時夾持力隨試驗力增大而增加，試樣夾持牢靠。

（一）外置獨立控制器

外置獨立控制器是我公司歷時多年研發的——新一代靜態試驗機專用控制器；集測量、控制、傳輸功能于一體，對信號采集、信號放大、數據傳輸、伺服閥驅動單元進行了高度集成，并增加外部手動控制單元為試驗機的測量、控制和操作提供了全新的解決方案，USB數據傳輸全面支持筆記本計算機、平板計算機、臺式計算機；是引領試驗機技術發展的一個重要部分。

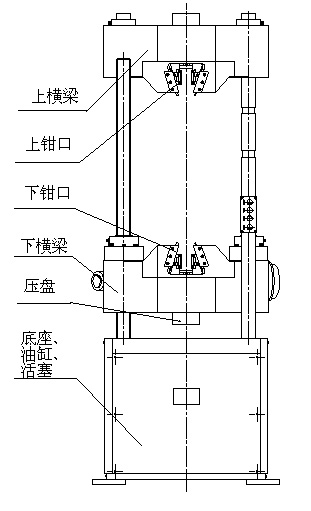

機械結構圖

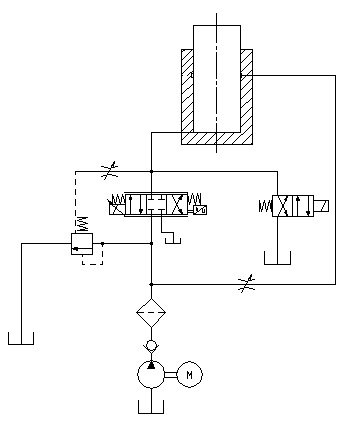

液壓原理圖

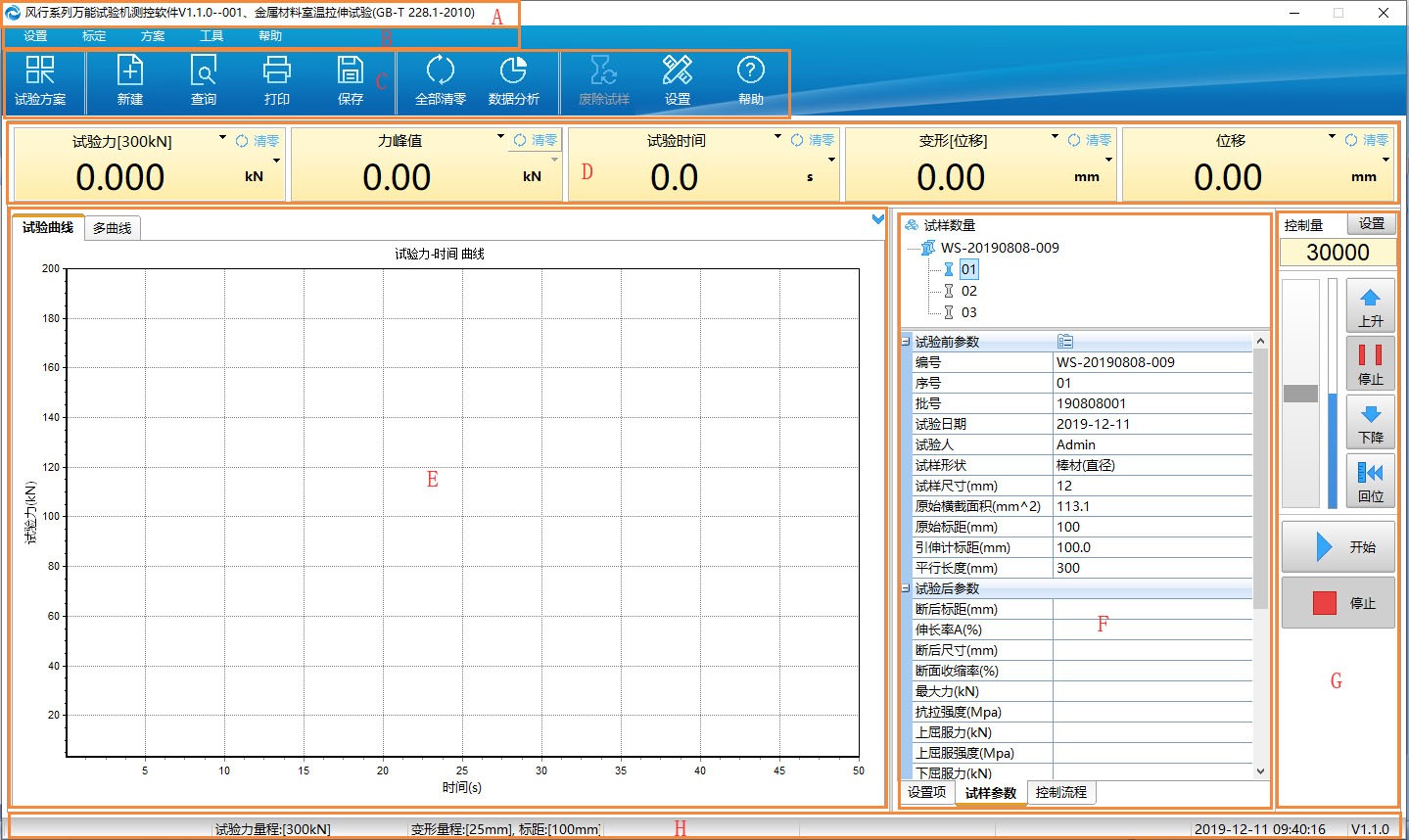

（二）萬能試驗機測控軟件

萬能試驗機測控軟件采用DSP技術及神經元自適應控制算法，實現等速率試驗力、等速率油缸位移、等速率應變等多種閉環控制模式，控制方式可任意組合、平滑切換具有網絡接口，可實現數據聯網和遠程控制功能。

（三）設備運行監控系統

設備運行監控系統是我公司對、原有強電電路進行了顛覆式的改進，增加了相序、缺相自檢指示功能，電氣過流、過載等保護功能，使設備運行安全可靠。

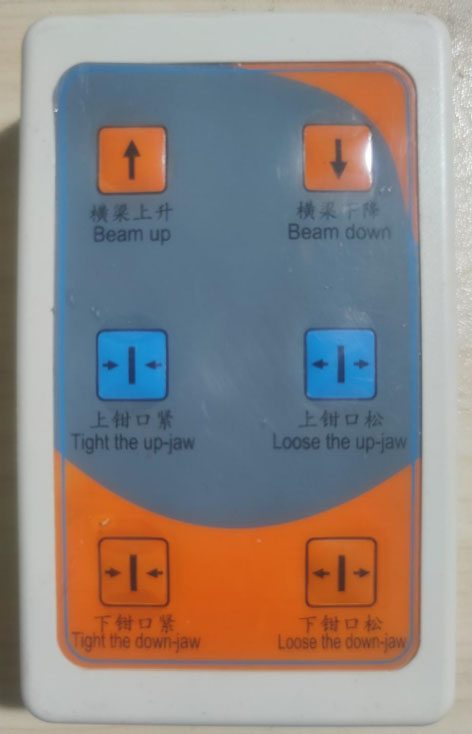

（四）外部手持控制盒

可控制移動橫梁及油缸的上升與下降，鉗口的夾緊與松開，同時具有設備緊急停止功能，使試樣裝夾更加方便，操作更加簡單。

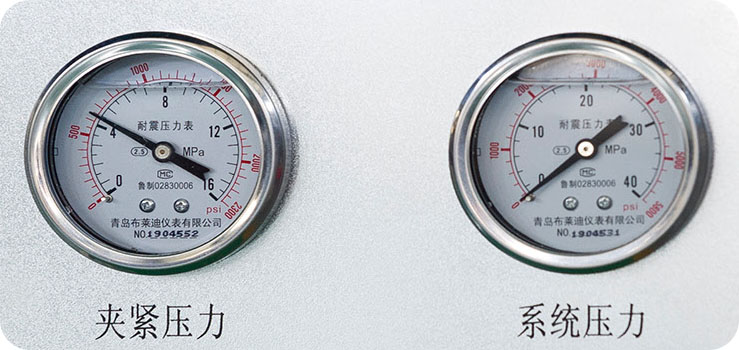

（五）壓力監控儀表

實時顯示伺服油源的壓差啟動壓力、系統壓力、夾緊壓力，為設備的正常運行保駕護航。

• GB/T 2611-2007《試驗機通用技術要求》；
• JB/T 7406.1-1994《試驗機術語材料試驗機》；
• GB/T 16826-2008《電液伺服萬能試驗機》；
• GB/T 16825.1-2008《靜力單軸試驗機的檢驗 第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準》；
• GB/T 22066-2008《靜力單軸試驗機計算機數據采集系統的評定》；
• JJG 139-2014《拉力、壓力和萬能材料試驗機》；
• JB/T 6146-2007《引伸計技術條件》；
• JB/T 6147-2007《試驗機包裝、包裝標志、儲運技術要求》；
• GB/T 228.1-2010《金屬材料 拉伸試驗 第1部分：室溫試驗方法》；
• GB/T 7314-2017《金屬材料室溫壓縮試驗方法》；
• GB/T 232-2010《金屬材料彎曲試驗方法》；
• ASTM A370鋼制品力學性能試驗的標準試驗方法和定義。

• 主系統系統壓力（Mpa）：25；
• 油泵最大流量（L/min）：4；
• 濾油器濾油精度（μm）：10；
• 主油泵電機功率（kW）：2.2；
• 操作臺面材質及顏色：實心理化板，黑色；
• 油箱容積（L）：70。
• 雙電機雙油泵，齒輪油泵增壓。夾緊器和油缸分體供油穩定可靠。（傳統三相異步電機為夾緊器供油，伺服電機為油缸供油，超靜音，噪音小于60分貝。加載更穩定，更迅速。試樣夾持更可靠，更持久耐用）

• 夾緊方式：內置楔型液壓自動夾緊；
• 圓試樣夾持范圍(mm)：Φ6-Φ13Φ13-Φ26Φ26-Φ40；選配2付
• 板試樣夾持厚度（mm）：0-15,15-30；選配1付
• 板試樣最大夾持寬度（mm）：80；
• 上下壓板尺寸（mm）：204*204。

• 主機外形尺寸(mm)：900*710*2300
• 油源外形尺寸(mm)：1100*750*1000；
• 整機重量(kg)：約2600；
• 總功率（kW）：2.75；
• 電源：三相五線制，380V/50Hz或220V/60Hz。

(一)售后服務

公司設有專門的客戶服務部和服務熱線，隨時接受用戶的咨詢和投訴；

公司對產品提供一年質保和終生維修服務；會不定期電話回訪或走訪客戶，了解產品使用和運行情況，并指導對設備進行維護和保養；

隨時可同我公司技術人員交流，答疑解惑、解決用戶的產品故障及疑難問題；

我方提供完整的操作使用手冊、設備操作視頻、設備保養維護視頻等相關資料。

(二)使用與維護

操作人員必須認真閱讀主機說明書，軟件說明書和試驗標準；要按照操作流程，正確方法操作；

每天試驗時，要啟動設備后預熱10分鐘，特別在冬季溫度較低時；試驗結束后，要按照正確順序關機，并切斷所有電源；

操作人員要每天清理殘留在鉗口夾持面和鉗口座上的鐵渣，以免影響設備耐用度；試樣拉斷后的振動可能會使鉗口部分的緊固件退松，需要定期進行檢查，以避免由于緊固件松動造成大的損失；

絲杠及傳動部分要定期涂潤滑油，防止產生干摩擦對傳動系統造成損傷；

如自制試驗輔助工裝，安裝時不得改變、損害產品原主體構造；

如果在工作時出現異常情況，應立即切斷電源，使試驗機停止運轉。

人員準備：安排對計算機熟練使用的操作人員，有計量操作員證的人員更便于掌握；

物品準備：設備油源最近的墻面安裝好三相五線制空氣開關；HM46號抗磨液壓油70升；

地基制作：設備規劃安裝位置時應充分考慮保養和檢修的便利性；建議設備后及左右三面預留距障礙物500-800mm的空間；設備正前方需保持不小于2000mm操作空間；安裝位置原混凝土基礎厚度為150mm以上時，可用水鉆按地基圖尺寸鉆孔；基礎厚度小于150mm請安按圖施工；

設備就位：新建地基凝固7天以上即可正常使用，主機就位后把水平儀放置到工作臺上調整主機水平，調平后對四個地腳螺釘孔用水泥砂漿進行澆固。待地腳螺釘孔的水泥凝固后，才可以擰緊地腳螺母。
